煤机专业厂家为您解说80/01LL链轮轴组装配工艺

作者: 双志机械 编辑: 来源: 双志机械 发布日期: 2020.02.27
信息摘要:
     80/01LL链轮轴组的生产工艺关系到80/01LL链轮轴组的质量优劣,也是广大客户在购买80/01LL链轮轴组时关心的问题。煤机…

     80/01LL链轮轴组的生产工艺关系到80/01LL链轮轴组的质量优劣,也是广大客户在购买80/01LL链轮轴组时关心的问题。煤机配件厂家双志机械为您解说一下80/01LL链轮轴组生产工艺之装配工艺。

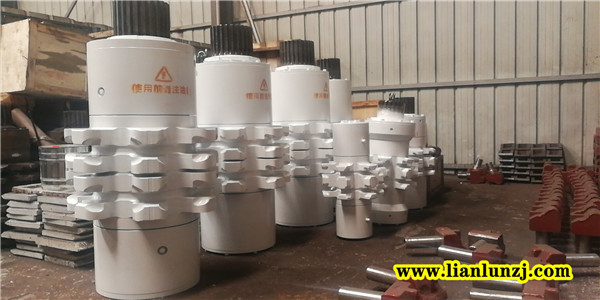

80/01LL链轮轴组

    首先80/01LL 链轮轴组 链轮轴和花键端朝上摆在工作台上,把左链轮体加热到 60摄氏度,断电五分钟,再加热至80摄氏度。接触部位涂润滑油后装在链轮轴上。将定位套装在链轮轴上,将浮封环半环固定在链轮还打套上,通过对浮封环打套施力,将浮封环半环装在左链轮体的浮封腔腔内,然后取掉打套然后取掉打套并在浮封环亮带处涂上润滑油,将浮封的另一半环装配到轴承座的浮封腔内,并在浮封环亮带处涂上润滑油,装轴承座到链轮轴上。把轴承座与轴承接触部位涂润滑油,将轴承的一个外圈装到轴承座内并装轴承外隔环到轴承座内,把轴承圈加热后装在链轮轴上,将另一个轴承外圈装到轴承座内,装挡盖于链轮轴上,并用螺栓紧固将轴承压好,螺栓穿钢丝固定。

    将定位环装到轴承座内,装O型圈到端盖上,并在 O 型圈上涂润滑油,将端盖装上,并用螺钉紧固,把定位销装配到轴承座上,把螺栓装配到端盖上。把链轮组件翻转180 度后,立于工作台上,用润滑脂将 O 型圈固定在左链轮体上

    将80/01LL链轮轴组右链轮体加热 60摄氏度,断电五分钟,再加热至 80摄氏度,接触部位,涂润滑油后装在链轮轴上。按盲轴步骤依次将浮封环、轴承座、定位套、轴承装到花键端,装工装档盖于轴上,将轴承压,并用螺栓紧固。测量轴承内圈到链轮轴挡圈槽尺寸通过修磨零件和加调整垫的方法,把浮封座内孔涂上润滑油装配到链轮轴上,并用工装压 ,装上挡圈,用浮封座打套将浮封环半环分别装到浮封座和透盖的浮封腔内。将定位环装到轴承座内,装 O 型圈到透盖上,并在O 型圈上涂上润滑油,将透盖装配到链轮轴上,并用螺栓紧固,将定位销装配到轴承座上,将 O 型圈装上,将其装到链轮轴上,并装好压盖。

    以上就是80/01LL链轮轴组的装配工艺流程。河南双志机械作为煤炭行业的厂家,严格把控生产工艺的每个流程,生产质量过硬的产品,让顾客使用安心放心。如果您有刮板机配件、转载机配件、液压支架配件方面的需求,欢迎您电话咨询,双志机械竭诚为您服务。
